新版本，新功能！开目3DAST 12.0正式发布啦！
2019-3-31
近日，为了给广大用户提供更加优质的产品及服务，提高客户的用户体验，满足用户需求；让大家使用开目软件更方便、更快捷，开目公司正式对外发布了3DAST12.0最新版。该版本从系统集成、界面设计及基础能力等方面进行了全面升级，新增多项功能。其中最值得关注的，便是新版3DAST可以与Teamcenter、WINDCHILL、ENOVIA系统进行集成，实现与主流PLM系统的集成应用。
下面，小编将重点介绍新版3DAST与这三大主流PLM系统集成的操作流程。
一、与Teamcenter系统集成
首先在Teamcenter中基于EBOM（设计BOM）构建PBOM（工艺BOM）；基于PBOM创建BOP树，然后发送到3DAST，通过3DAST装配结构调整功能构建ABOM（装配BOM），形成符合装配工艺性要求的装配模型。

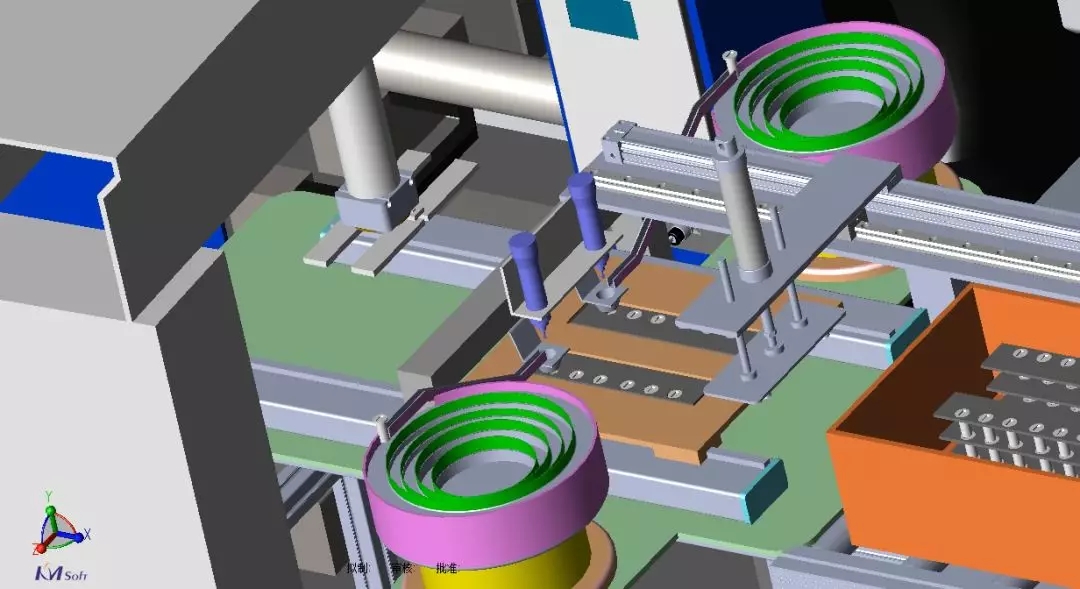

在ABOM之上，用户可以进行装配过程的规划和仿真，利用3DAST检查装配工艺的可行性，及早反馈装配信息给设计人员以改进。规划完成后，可根据企业模板自动形成多种形式的装配工艺文件，如装配工艺卡片、三维装配仿真动画等进行工艺信息输出，以及电子信息在生产车间的自动发布。
3DAST设计完成后，数据回存到Teamcenter中统一管理，并对Teamcenter中的结构化工艺进行同步，形成基于Teamcenter数据模型的工艺结构。在Teamcenter中可嵌入3DAST浏览控件进行三维工艺仿真结果查看，并在流程审签时进行三维文件的圈阅。
二、与WINDCHILL系统集成
使用WINDCHILL系统完成三维设计后，将EBOM 数据、三维模型传递给3DAST，进行PBOM编辑，编辑完成后将PBOM结构检入到WINDCHILL系统中。
在进行装配工艺设计时，WINDCHILL系统将评审后的PBOM结构与三维模型传递给3DAST进行详细的装配工艺设计。
3DAST将工艺数据导出为约定格式的数据包、PDF工艺文件和相关模型文件，将这些文件传递给WINDCHILL系统。WINDCHILL 系统中接收到3DAST提供的工艺数据包、PDF文件和工艺模型并存储为工艺文件后，提供浏览工艺文件和打印工艺文件的功能。
在WINDCHILL中对3DAST统提交过来的工艺结果文件进行流程管理，运用PDF文件或者可视化的三维工艺浏览控件进行评审批注。
在 WINDCHILL 系统中针对工艺文件发起“工艺文件变更流程”，相关用户收到WINDCHILL的任务指派后，启动3DAST对工艺修改后，将更新后的工艺数据包、PDF 文件和工艺模型上传到WINDCHILL系统。
三、与ENOVIA系统集成
三、与ENOVIA系统集成
产品设计过程在ENOVIA系统展开，设计数据（EBOM、零部件属性、三维数模）发布后，下发技术单。
PBOM编辑人员接收设计任务，在ENOVIA系统中选择产品对应EBOM点击三维工艺编辑按钮，启动本地安装的3DAST三维装配工艺编制工具，PLM将初始PBOM、三维模型及零部件属性传递到3DAST中，进行PBOM编辑，PBOM编辑完成后将PBOM结构与生成的PBOM报表清单检入到ENOVIA系统中。
ENOVIA系统根据工艺路线自动将任务进行分派，任务自动分派至各单位负责人，各负责人将工艺编制任务分派到具体工艺人员。工艺人员接收到设计任务后，从PLM端启动3DAST进行三维装配工艺设计任务。编制完成后，3DAST可输出多种样式的3DPDF工艺卡片，可与三维装配工艺文件一起检入到PLM系统中进行流程审签。
