         宝德为四川绵阳“平安城市”保驾护航

             ---宝德产品在四川省绵阳市平安城市项目成功应用

 背景

随着我国经济实力的发展，城市区域不断扩大、人口增多、流动加快，各种不安全因素随之增多。由于经济发展的不平衡性，两极分化在我国国内也是越来越严重，社会存在着许多不安全因素。国际上，反恐形势严峻，不容乐观。

几十年来，虽然我国公安警力也不断增长，但不能满足实际需求。2005年伦敦爆炸案的所有嫌疑人全部落网的事实给我们很好的启示，视频监控等科技手段可以转化为城市安全的直接战斗力。实践证明，“综合监控”是解决城市安全问题的重要手段之一。为了国家的安宁，为了2008年奥运的顺利进行，国家启动了“3111”平安城市工程。

中国平安城市工程，其规模之大、投资之大、影响之大是前所未有的，也是举世瞩目的。工程具有极其显著的中国特色，没有现成的模式，也没有统一的模式。宝德集团作为一个服务器解决方案提供商，更希望看到其效益之大，看到通过平安城市这样的大工程，为中国人民的安全做出贡献，使中国的综合视频监控产业得到一个发展的契机，我们这一代人的努力和智慧得到世人和后人的肯定。

 客户需求

四川省绵阳市作为四川平安城市项目试点，此次需要新增视频监控点1000个，计划在市内各大型小区、商业中心、治安敏感地段等区域安装配备监控摄像机(或利用各区域单位已经安装就位的监控摄像机)，借助现代科技手段与产品，并充分利用现有的市局、区局、县局、派出所专有公安内部网络，打造四级公安图像监控系统联网平台，同时提供开放接口给相关政府对口部门从而实现图像资源的政府内部共享机制。根据客户的实际情况及其业务系统的要求，我们可以挖掘出以下需求：

●前端全部采用数字摄像机，区分局、派出所、市局、县局的视频数据采用集中存储，各分控中心分布式存储。

●整个项目大约有1000路数字摄像机机，以每秒2Mb的码流进行录像。

●为了整个城市安全，必须保留30天内所有的录像文件。

●必须接入公安内部专网，相关部门人员可通过网络直接调取和观看实时录像。



 解决方案

根据目前的系统环境以及未来发展需求，要满足1000路2Mb码流的摄像机30天的录像，我们必须使用相应的大容量存储来满足客户需求。通过监控容量计算公式，我们可以算出800路2Mb码流的摄像机存储30天的总容量为：1000*2Mb/8*24*3600*30/1024/1024=620TB,考虑到RAID损耗及数据传输过程中的损耗大约为25%，我们建议配置的总容量为620T/75%=830TB。根据目前项目的各种需求，我们采用服务器+IP SAN的方式进行集中存储管理。宝德服务器及 IP SAN存储的高性能、高可靠性、可扩展性等设计，契合了安防监控数据存储发展的趋势，优化视频监控存储系统。

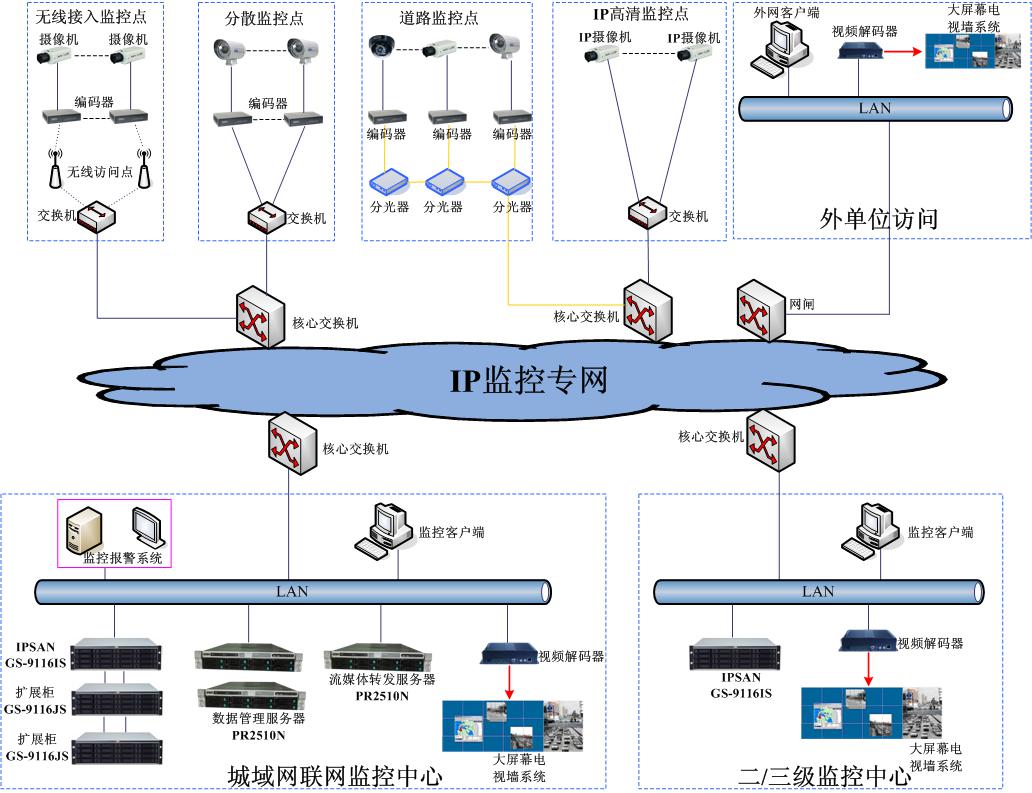

系统拓扑图如下：



整个监控系统包括三个组成部分：前端录像监控系统、后台存储系统和后台实时监控及查询系统。前台录像监控系统主要用于视频、图片数据的采集，后台存储系统用于监控数据的存储，后台实时监控及查询系统用于视频、图片数据的监控以及回放等工作。

前端系统用户采用视频编码器+红外摄像机，红外摄像机采集数据后通过编码器对采集的视频进行压缩处理，然后编码器通过网络将数据存储到后台存储系统。

后台实时监控及查询系统、流媒体转发系统采用2台普通服务器，1台作为监控管理服务器，用于管理前端所有网络视频编码器的的数据统一存储到后台存储系统，并对后台数据进行管理等工作，因前端摄像机路数较多，为解决网络瓶颈，可在服务器上增加2-4个千兆网络接口；转发服务器可将远程接收过来的图像转发到LAN内的数十台电脑，以解决带宽不足及管理服务器处理能力不足的问题。某用户发送请求后，如果已经有其他客户端在观看这一路图像，则转发服务器直接将这一路图像转发给某用户。如果没有其他客户端在观看，则转发服务器先连到管理服务器获取图像数据，然后转发给用户。

后台存储系统推荐6套宝德GS-9116IS。GS-9116IS采用了专业的64位存储处理器，最大2GB高速缓存，提供4个千兆网络端口（10/100/1000M自适应），数据传输率120MB/s，具备高性能、可靠性、可管理型等特点。GS-9116IS支持企业级SATA硬盘，支持16块硬盘，存储容量达到32TB，具有良好的扩展性，最多可扩展到112个硬盘224TB，满足海量视频监控数据存储需求。宝德GS-9116IS 存储采用冗余的系统设计，包括热插拔电源和散热系统。采用业界领先的SAS磁盘接口整体后背板及MiniSAS扩展技术；支持最为全面的 RAID级别，支持本地、全局热备援磁盘设置，支持在线逻辑磁盘RAID初始化功能；提供介质巡检：定时对阵列中的所有物理硬盘进行检测，如果发现存储介质存在严重错误，它将立即引发PDM（预先数据迁移），提供切实有效的数据保护。

基于数据安全考虑，我们建议GS-9116IS采用RAID5阵列，实现硬盘级别的数据校验。同时可选择配置全局热备盘。



 客户收益

通过宝德服务器及存储搭建的统一监控存储管理系统，可满足目前项目需求，可达到45*7*24小时录像，保证城市治安安全，相关人员可随时对各监控点进行实时观看，随时随地了解社会治安情况，远程指挥、处置各种突发性事件。



 用户评价

使用宝德服务器及存储搭建的集中存储监控管理平台，及时有效的看到各监控点的实际清空，保证了城市治安安全，给我们的工作带来了很多的方便，希望以后能和宝德集团有更多的合作。
