1. 需求分析

1.1项目背景介绍

  随着互联网技术的不断成熟与发展，我国网民的规模特别是宽带网民大幅增长，互联网普及率逐年提高，网络用户结构继续向成熟化发展。我国网民的互联网应用中商务交易类应用增幅提升明显，网络消费也在快速增长。

未来数字化和网络化是必然趋势，中国的电子商务市场呈现无限的前景。中国的电子商务将呈现国际化的发展趋势，传统企业向电子商务进发成为蓬勃发展的趋势，随着企业电子商务在正规化、规模化、规范化发展，互联网电子商务也会形成规模化、制度化、品牌化的市场体系。

1.2 需求分析

 广州尚品宅配家居股份公司（以来简称“尚品宅配”）是一家引入全新数码技术和独特营销模式的整体定制家居连锁机构，近年来依托高科技创新性，业务得到迅速发展。尚品宅配在互联网电子业务迅猛发展的浪潮中，采用先进的信息化技术建设一套先进的信息化业务系统，为客户提供先进的家具定制业务，让先进的互联网商务服务于自己的客户，得到业界和客户的一致好评。

随着中国互联网的基础升级和尚品宅配电子商务业务的蓬勃发展，尚品宅配信息化业务平台承受越来越大的业务访问流量。尚品宅配信息化部门在对信息化平台长期的运维数据跟踪中，提出信息化业务平台扩容升级需求，满足业务发展需求资源。通过采购高性能、高可靠的业务服务器和数据存储设备对信息化业务系统平台进行扩容升级，并采用专业的负载均衡设备，信息化业务数据流进行统一的管理，提高尚品宅配信息化业务平台对业务承载能力，提高信息化业务的可靠性、安全性、高可用性，和客户业务访问的高访问体验。

2方案设计

2.1.实施拓扑

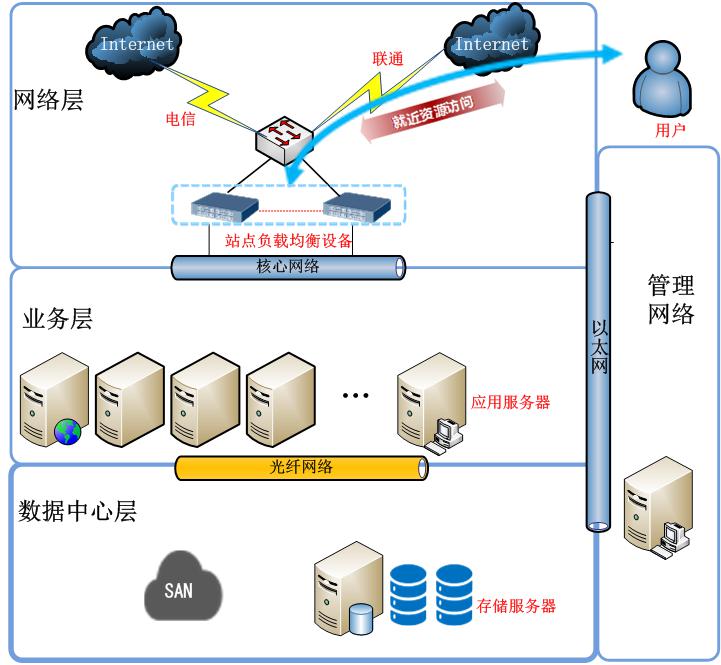

     技术实施方案拓扑示意图如下：







 实施方案概述：

 1、网络层采用三层交换机作为网络出口，整合多个互联网运营商的网络资源，采用虚拟局域网技术将运营商网络资源分于网络出口的站点负载均衡设备。

 2、站点负载均衡设备采用热备部署方式进行部署，采用多重负载均衡策略，对互联网业务访问流量进行识别、统计、管理，对业务系统服务器进行监控，提供最优的负载均衡策略，提供高用户访问体验。

 3、采用多台高性能、高可靠的业务服务器作为业务服务器集群，整合业务应用服务器的运算等资源，提供更高的运算能力，更优的业务运行方式。

 4、采用全光纤网络链接光纤存储服务器，建立FC-SAN网络提供业务系统环境需求的高速存储服务。存储网络具备高可用、高效率、高扩展使用、可管理性。本次存储网络建设及扩展，能够使存储网络具备更高速的存储效率、更高度的存储能力，更强的可用性。



2.2方案优势

2.2.1站点负载均衡建设

l 负载均衡设备自身冗余机制

负载均衡AD设备之间支持以主备的冗余方式接入网络，处于备份状态的设备采用“心跳线”监测运行的主设备的状态，当检测出主设备出现故障时，两台设备就会实现毫秒级切换，备份设备会切换为运行主机，为用户提供服务，保证了系统的高可用性。

l 多重负载均衡机制

负载均衡AD支持轮询、加权轮询、最快响应时间、动态反馈、加权最小连接、哈希、优先级等算法，通过这些算法可以实现用户访问请求在多台虚拟机之间的动态分配。

l 业务访问加速

负载均衡AD单边加速解决方案，区别于传统的加速解决方案。首先，它不需要在用户电脑上安装任何软件和控件，对用户访问透明，而且可以在不升级带宽的前提下，减少应用程序的响应时间，提升用户的访问速度。

在各类的网络环境之中，负载均衡AD的单边加速技术在不需要安装任何插件或者软件的情况下，能够极大的提升用户的访问速度，特别是比较常见的跨运营商的网络环境之中，负载均衡AD的单边加速能够显著提高网络效率，提升空间一般在2倍至50倍之间，有的情况下甚至高达100倍。

2.2.2高性能业务应用服务器

l 优化机架式设计

服务器采用优化4U机架式设计，主要部件均采用模块化设计，机箱内部管道式布线系统，免工具维护。服务器机箱前面板配备了USB 3.0接口，方便使用便携设备及USB设备进行系统调试、资料拷贝。特有的机器识别ID指示灯，更是高密度环境中必不可少的得力助手。

l 领先的服务器管理

采用业界领先的IPMI2.0管理控制标准，可远程登录服务器察看系统状态，事件日志等，且无论系统是处于带内还是带外的状态之下。拥有事件过滤功能，能够通过网络或者移动设备发送报警信息。集成系统状态指示器，可持续不间断的监控系统健康状态。错误纠正方式包括系统自动重新启动，操作系统看门狗定时器，故障弹性启动等。拥有控制台重订向功能，可以自动记录系统故障信息到日志文件中去

l 增强的RAS特性功能

服务器经过系统全面的严格测试，确保了系统的安全与可靠。内存ECC/Lockstep/Mirroring等功能可有效保护数据的正确性，使服务器经受住高速运算过程中可能出现的数据差错。服务器支持SAS硬盘热插拔，机箱散热风扇采用了热插拔和冗余设计，同样电源也采用了1+3热插拔和冗余设计，所有这些都是为了满足用户对服务器不间断运行的应用需求，为用户创造高更的价值。

l 越的处理性能和强大的I/O能力

最新发布的十五核Xeon® E7-4800 v2系列处理器，该款处理器较之此前的E7-4800系列处理器在性能上有了大幅度的提高，其性能提升1.5倍。服务器提供了双万兆网络接口，四千兆网络接口，两个USB3.0接口，六个USB2.0接口，一个 VGA接口，两个串行接口，可以满足客户各种扩展需求。

2.2.3存储服务器建设

l 与现有环境无缝兼容

宝德存储系统的设计是面向通用的硬件和软件环境，如使用通用的以太网络作为数据传输通道可以确保充分利用现有的环境，并且可以无需对环境做出任何修改。另外宝德能够直接支持Linux、Windows等常用的操作系统之间进行数据共享，无需对操作系统做任何修改，所以能够无缝的接入到企业现有的软硬件环境。

l 系统可维护性

宝德存储系统配有简单易用的图形化管理和监控界面，支持通过专用的安全通道进行远程配置和全系统监控，能够智能的发现各类软硬件故障并进行处理，减少了管理员的工作量。

l 系统可扩展性

云存储系统可以支持动态的扩展存储容量，而无需中断应用的运行。用户可以通过宝德的配置工具动态添加存储服务器以扩大系统的容量和规模，而且随着存储服务器数据的增多，整套系统的聚合带宽也会线性的增长，完全可以满足业务不断发展所产生的容量和性能需求。

l 企业级的数据可靠性

拥有多项专利技术的共享文件系统，通过文件系统日志和独特的文件级故障隔离技术和多文件系统支持，为用户提供最大程度的数据可靠性保证。通过历经上百个大型数据应用项目的长期稳定运行和经验积累，现已成为数据可靠性的信心来源。

产品介绍

3、宝德产品

PR4860R
